Le connecteur
| Le connecteur SC est le plus employé actuellement. On le retrouve sur un grand nombre d’équipements actifs quelle que soit l’application (Ethernet, Fiberchannel…). Il présente de nombreux avantages par rapport aux connecteurs ST : dépassement moindre de l’embout donc pas de risque de pollution, conception „pull-proof“ donc pas de risque de déconnexion lors d’une traction sur le câble, section rectangulaire pour une meilleure prise en main et un guidage amélioré à l’intérieur du raccord. Il répond à la norme CEI 60874-14 et porte la dénomination SC („Subscriber connector“). |  |

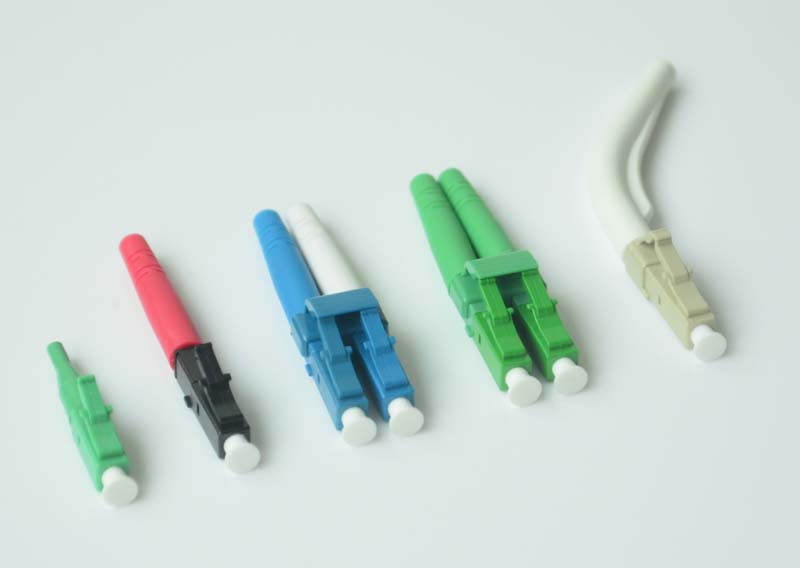

| Le connecteur bi-fibre LC dispose d’embouts de céramique de 1,25 mm et de corps plastique. Les fibres sont espacées de 6,25 mm. Développé par AVAYA, il permet de réduire de moitié la taille des connecteurs existants, tout en conservant des technologies éprouvées. Il répond à la norme CEI 61754-20 et porte la dénomination LC. |  |

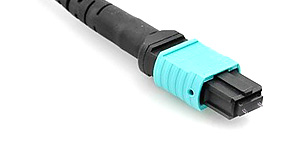

| MPO signifie « Multiple-fiber Push On/Push Off ». C’est une solution permettant d’augmenter la densité du câblage fibre optique en s’appuyant sur un connecteur multi-fibre standardisé.Chaque connecteur intègre 12 fibres optiques et est assemblé sur un câble fibre optique pour former une jarretière MPO qui peut remplacer avantageusement les liaisons pré-connectorisées classiques ou les pigtails. Le MPO est une solution plug-and-play qui permet un déploiement rapide, et ne nécessite pas d’outils d’assemblage. |
 |

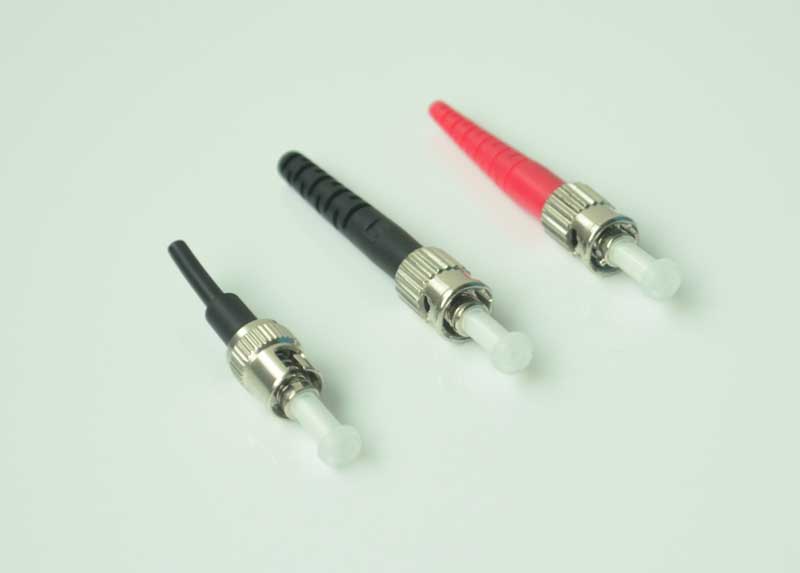

| Le connecteur ST rappelle les fiches BNC ; le verrouillage s’effectue par quart de tour de la bague externe. Proposé par tous, le connecteur ST est devenu un standard. Il répond à la norme CEI 60874-10 et porte la dénomination BFOC 2.5. |  |
Type de polissage des fibres
- PC: type de finition d’une fiche. Il correspond à un polissage permettant d’avoir une réflectance meilleure de – 30 dB.
- UPC: type de finition d’une fiche. Il correspond à un polissage permettant d’avoir une réflectance meilleure de – 50 dB.
- APC: type de finition d’une fiche. Il correspond à un polissage permettant d’avoir une réflectance meilleure de – 60 dB.
Les finitions PC et UPC sont compatibles entre elles. La finition APC n’est pas compatible avec les finitions PC et UPC.
MPO Stecker
Precision molded MT ferrule, High precision guide pins for exact alignment, Compact design, up to 24 fiber ribbons
