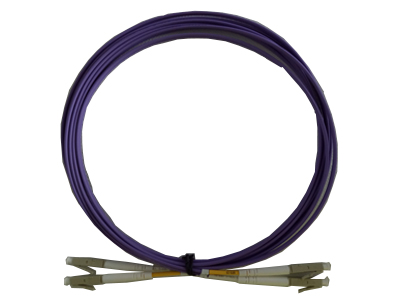

Glasfaser (LWL) Patchkabel, LC/PC-LC/PC Duplex, Multimode OM4
Anschluss: LC / PC, LC / UPC, LC / APC, Fasertyp: OM4, Mantel OD : 2.0mm, 3.0mm, Kerne: Duplex
Ein LWL Patchkabel besteht aus einem Kern aus Glas, welcher einen hohen Licht-Brechungsindex bietet, umgeben von einem Cladding mit niedrigem Brechungsindex. Dies ist zudem mit Aramidfäden verstärkt, um physikalische Beschädigungen des LWL Patchkabel Kerns und der Beschichtung zu verhindern, was schlussendlich mit einem aus Kunststoff bestehenden Mantel zum Schutz umgeben ist. Dies ermöglicht es mit LWL Kabeln Übertragungen optischer Signale von Punkt zu Punkt mit geringem Signalverlust, selbst auf großen Distanzen zu realisieren. LWL Patchkabel werden vorwiegend für die Anbindung optischer Transceiver, Patchfelder und weiterer Erweiterungen optischer Glasfaserverbindungen, an bestehende Highspeed Netzwerke verwendet. LWL Patchkabel verbinden Switche, Router, Server, Firewalls, Load Balancer, FTTX Systeme und ähnliche Hardware mit optischen Ports untereinander und bieten durch Ihre Beschaffenheit, eine gegen elektromagnetische Interferenzen störungsunanfällige Verbindungslösung. LWL Patchkabel sind in Duplex (zwei Fasern) und Simplex (eine Faser) Varianten erhältlich und ermöglichen Multimode und Singlemode Datenübertragungen ohne Bandbreitenbeschränkung.
Ordering Instruction
| Item | Mantelmaterial | PVC, LSZH, OFNP |
| 1 | Anschluss Typ | LC, LC/APC |
| 2 | Polnischer Typ | PC < – 45dB UPC (Ultra Physical Contact) <–50dB APC(Angled Physical Contact) <–60dB |
| 3 | Fasertyp | Multimode 62.5/125μm OM1, Multimode 50/125μm OM2, Multimode 50/125μm OM3 10Gb, Multimode 50/125μm 10Gb OM4 |
| 4 | Anschluss Typ | LC, LC/APC |
| 5 | Polnischer Typ | PC < – 40dB; UPC (Ultra Physical Contact); <–50dB APC(Angled Physical Contact) <–60dB |
| 6 | Faser | Simplex, duplex, 4, etc. |
| 7 | OD-Mantel (mm) | Ø3, Ø2, Ø1.6 |
| 8 | Länge (m) | L=1, 2, 3, 4………….meter or customized |
- 100% auf Insertionsverlust getestet
- Riser oder Plenum, PVC, OFNR, LSZH und RoHS Kabel verfügbar
- Geringe Einfügedämpfung und hohe Rückflussdämpfung IEC, TIA / EIA, Telcordia-konform
- Benutzerdefinierte LWL-Kabellängen und Mantelfarben
- 50/125 nm Multimode OM4
- Gute Verpackung, wettbewerbsfähige Preise und sehr schnelle Lieferung
| Parameters | Multimode OM3 |
| Anschluss Typ A | LC |
| Anschluss Typ B | LC |
| Einfügedämpfung (dB) | ≤0.30 |
| Rückflussdämpfung (dB) | N/A |
| Repeatability (dB) | IL≤0.1 |
| Vibration (dB) | IL≤0.2 |
| Exchangeability (dB) | IL≤0.2 |
| Tensile Strength (kg) | 10 |
| Durability | ≤0.2 typical change, 1000 matings |
| Betriebstemperatur (℃) | -40 ~ +80 |
| Ferrule Material | Zirconia Ceramic |
| Mantelmaterial | PVC, LSZH, OFNR |
| Länge (m) | 1, 2, 5, 10 or customized |
| OD-Mantel (mm) | Ø2.0, Ø3.0 |
- Gigabit Ethernet
- Video, Multimedia
- Test und Messung
- Industriell, Militär
- Datacenter
