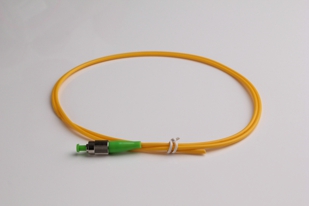

Pigtails fibra óptica FC
Pigtails FC, clasificación : monomodo OS1, OS2 or Multimodo (OM2, OM3, OM4), Diámetro del cable: 0.9mm, 2.0mm,3.0mm, PVC/LSZH/OFNR/OFNP
La pig-tails de fibra óptica es una fibra óptica simple, corta, normalmente una fibra óptica protegida de forma ajustada que tiene un conector óptico preinstalado en un extremo y una longitud de fibra expuesta en el otro extremo. El extremo de la coleta se despoja y la fusión se empalma a una sola fibra de un tronco multi-fibra. El empalme de las coletas a cada fibra en el tronco «rompe» el cable multi-fibra en sus fibras componentes para la conexión al equipo final. Las coletas pueden tener conectores hembra o macho. Los conectores hembra se pueden montar en un panel de parcheo, a menudo en pares, aunque existen soluciones de una sola fibra, para permitir que se conecten a extremos u otras corridas de fibra con fibras de parche. Alternativamente, pueden tener conectores macho y enchufar directamente en un transceptor óptico.
Tarluz ofrece la línea completa de productos de fibra óptica de coleta, monomodo, multimodo; 0.9mm tapón apretado, diámetro de la chaqueta de 2.0mm o de 3.0mm, diverso material de la chaqueta como PVC, LSZH o OFNR; Al lado de él, suministramos la clasificación de la fibra diversa como OS1, OS2, OM2, OM3, OM4. El conector de fibra es varios como LC, FC, SC, ST, MU, MTRJ, MU, etc con PC, UPC o contacto de pulido en ángulo APC. Siéntase libre de contactarnos para más información.
Ordering Instruction
| No. | Parámetros | Opciones |
| 1 | Cubierta Exterior | PVC, LSZH, OFNP |
| 2 | Conectores | ST, SC, LC, FC, LC/APC, SC/APC, FC/APC, FDDI, SMA, ESCON, MTP, MPO, MTP/APC, MPO/APC, MTRJ, MU, E2000 |
| 3 | Pulido final | PC < – 45dB UPC (Ultra Physical Contact) <–50dB APC(Angled Physical Contact) <–60dB |
| 4 | Fibra | Monomodo 9/125μm OS1, OS2 Multimodo 62.5/125μm OM1, Multimodo 50/125μm OM2, Multimodo 50/125μm OM3 10Gb gig, Multimode 50/125μm 10Gb OM |
| 5 | Diámetro del cable (mm) | Ø3, Ø2, Ø1.6, Ø0.9 |
| 6 | Longitud del cable (m) | L=1, 2, 3, 4………….meter or customized |
- 100% inspeccionado ópticamente y probado para la pérdidas de inserción
- Pérdidas de retorno y de inserción que superan requisitos normativos
- Variedad de cables de fibra y conectores para gran variedad de configuracione
- Riser or Plenum rated, PVC, OFNR, LSZH and RoHS cables
- Cumplimiento de normas Telcordia GR326, IEC, TIA/EIA
| Tipo Parámetros | Monomodo | Multimodo | ||
| Tipo de Conectores | FC | |||
| Pulido final | PC | UPC | APC | PC |
| Pérdidas de inserción (dB) | ≤0.2 | ≤0.25 | ||
| Pérdida de Reflección (dB) | ≥45 | ≥50 | ≥60 | N/A |
| Repeatability (dB) | IL≤0.2 RL≤5 | IL≤0.1 | ||
| Vibración (dB) | IL≤0.2 RL≤5 | IL≤0.2 dB | ||
| Intercambiable (dB) | IL≤0.2 RL≤5 | IL≤0.2 dB | ||
| Tensión | 10kg | |||
| Durability | ≤0.2 typical change, 1000 matings | |||
| Temperatura de operación (°C) | -40 ~ +80 | |||
| Férula del conector | Zirconia Ceramic | |||
| Cubierta Exterior | PVC, LSZH, OFNR | |||
| Longitud del cable (m) | 1, 2, 5, 10 or customized | |||
| Diámetro del cable (mm) | Ø0.9, Ø2.0, Ø3.0 | |||
- Redes de FTTx PON GPON, GEPON
- Gigabit Ethernet
- Equipos activos
- Sistemas de Telecomunicaciones
- Entorno Industrial
- Aplicaciones militares
