Tubo central Cable no blindado GYXY
- General Details
- Características
- Especificaciones
- Aplicaciones
General Details

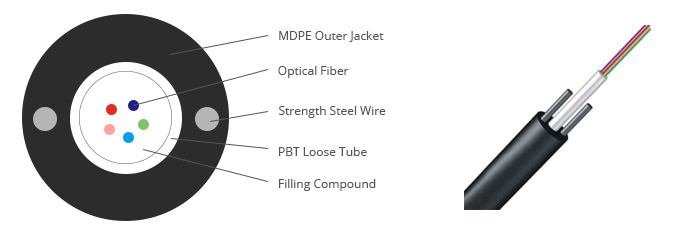

Los núcleos de fibra de 250 μm se colocan en un tubo suelto de plástico de alto módulo. Los tubos se llenan con un gel de relleno resistente al agua. Sobre el tubo, el material de bloqueo de agua se aplica para mantener el cable hermético. Dos cables de acero paralelos se colocan en los dos lados. El cable se completa con una vaina de polietileno (PE).
Metodo de instalacion
Antena, conducto y enterramiento directo.
Estándares
YD / T901-2009
IEC 60794-1
Características
- Excelente resistencia de aplastamiento.
- Tubo holgado de alta resistencia, garantiza protección a las fibras, flexibilidad y rigidez ante curvaturas no apropiada. Método único de control de las variaciones de longitud y excesos de la fibra asegurando al cable excelentes propiedades mecánicas y ambientales.
- Tecnología única de extrusión que proporciona a las fibras dentro del tubo gran flexibilidad y resistencia a la flexión.
- Método único de control de las variaciones de longitud y excesos de la fibra asegurando al cable excelentes propiedades mecánicas y ambientales.
Especificaciones
Rendimiento de Transmisión Fibra
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Atenuación máxima (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
@1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
Mínimo ancho de banda (Class A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
@1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
Apertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
Cable Cut-off Wavelengthλcc | ≤1260nm | ≤1480nm |
Especificaciones del cable
Tipo de cable | Número de fibras | Diámetro exterior del cable (mm) | Peso del cable (kg/km) | Tensión de tracción (N) | Resistencia de aplastamiento (N/100mm) | Radio de curvatura (mm) | |||
Long Term | Short Term | Long Term | Short Term | Static | Dynamic | ||||
GYXY-2~12 | 2~12 | 9.7 | 95 | 600 | 1500 | 300 | 1000 | 10D | 20D |
Aplicaciones
- Redes FTTH GPON, EPON.
- Redes de comunicación rural
- Línea troncal local
- CATV
- Sistema de redes informáticas
