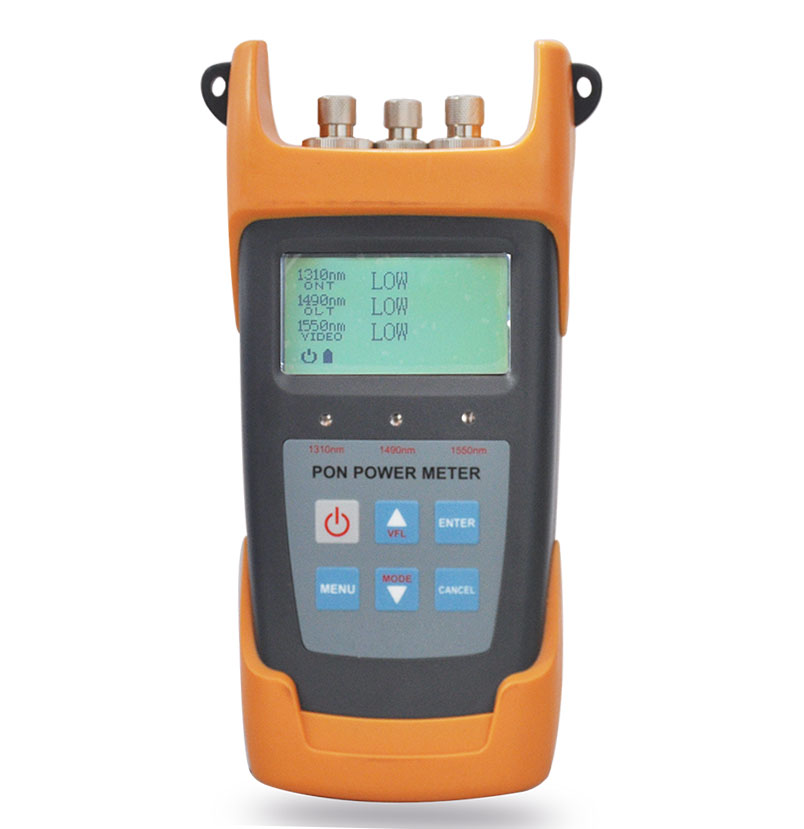

PPM300 PON EPON GPON FTTH Wattmètre optique
Test simultané 1310/1490 / 1550nm, test rapide sur site et mesure des signaux PON, n'importe où sur le réseau. Identification des pannes et isolement.
Categories: Puissance mètres optiques, Test & Mesures Fibres Optiques
- General Details
- Caractéristiques
- Spécifications
- Applications
- Información del Pedido
General Details
En tant que compteur de puissance spécifique PON avancé de l’industrie, le compteur de puissance PPM300 PON est l’élément phare de la gamme d’instruments de test TARLUZ spécifiquement destinés aux systèmes FTTH et FTTP. C’est l’outil idéal pour l’activation et le dépannage du service FTTH / FTTP.
Caractéristiques
- Manuelle et à piles
- Affichage LCD haute résolution
- Mesures filtrées avec affichage de puissance distinct
- Capteur de mesure et affichage simultané de 1310,1490,1550nm WL
- Fonction Pass / fail disponible
- Jusqu’à 10 seuil défini par l’utilisateur
- Capacité de mettre à niveau un logiciel via une interface USB
- 1000 ensembles de stockage de données
- Logiciel pour générer un rapport de test
Spécifications
Gamme de mesure (Continuous Datastream) | 1310nm | 1490nm | 1550nm |
-40dBm~+10dBm | -40dBm~+10dBm | -40dBm~+20dBm | |
Spectral Passband | 1310nm | 1490nm | 1550nm |
1260nm~1360nm | 1470nm~1505nm | 1535~1570nm | |
Isolation (dB) | >40dB @ 1490/1550nm | >40dB @ 1310/1550nm | >40dB @ 1310/1490nm |
Perte d’insertion | 1.5dB | ||
Précision | ±0.5dB | ||
Linéarité | ±0.1dB | ||
Stockage de données | 1,000 sets | ||
Seuil | 10 sets (configured via PC-based software) | ||
Auto Power-off | Yes | ||
Temperature de fontionnement | -10 to +60°C | ||
Temperature de stockage | -25 to +70°C | ||
Humidité relative | 0%~95%, non-condensing | ||
Source d’alimentation | 3 pcs 1.5V AA batteries | ||
Autonomie | PON:90h; OPM:100h; VFL:50h | ||
Dimensions | 192mm*102mm*50mm(L*W*H) | ||
Poids | 425g | ||
Standard Accessories: | |||
PON Power Meter, 3 AA Alkaline batteries, AC/DC adapter, USB cable, Test report, Carrying bag, CD software, User manual | |||
Optional Accessories: | |||
2*ST adapters; male FC to female LC adapter for LC connector |
|||
Customization: | |||
2*FC/APC adapters, 2*SC/APC adapters |
PON Power Meter
Normal Optical Power Meter | PPM300 | PPM300V | PPM300PV | PPM300P |
Incertitude (dB) | None | None | ±0.5dB | ±0.5dB |
Linéarité (dB) | ±0.1dB | ±0.1dB | ||
Gamme de mesure (dBm) | -70dBm~+6dBm | -70dBm~+6dBm | ||
Unité de mesure | dB/dBm | dB/dBm | ||
Résolution (dB) | 0.01dB | 0.01dB | ||
Longs. d’onde calibrées (nm) | 1300/1310/ 1490/1550/1625 | 850/1300/1310/ 1490/1550/1625 | ||
Type de detecteur | InGaAs | InGaAs | ||
Connecteur optique | FC/SC/ST Interchangeable/2.5 universal adapter | FC/SC/ST Interchangeable/2.5 universal adapter | ||
Puissance de sortie | None | >0.5mW | >0.5mW | None |
Longueur d’onde | 650nm | 650nm | ||
Connecteur optique | FC/SC/STInterchangeable/2.5 universal adapter | FC/SC/STInterchangeable/2.5 universal adapter | ||
Type de fibre | SM/MM | SM/MM |
Applications
- Réseau FTTx PON GPON EPON
- Installation et maintenance des télécommunications
- Installation et maintenance du réseau CATV
- Test de laboratoire de fibre optique
- Autres mesures de fibre optique
Información del Pedido
Référence | Nom du produit | Description |
PPM300 | PON FTTH Puissance optique | PON Power Meter, 1310/1490/1550nm, for FTTH GPON, EPON Network |
PPM300P | PON FTTH Puissance optique | PON Power Meter, 1310/1490/1550nm, for FTTH GPON, EPON Network, with normal power meter module |
PPM300V | PON FTTH Puissance optique | PON Power Meter, 1310/1490/1550nm, for FTTH GPON, EPON Network, with VFL module |
PPM300PV | PON FTTH Puissance optique | PON Power Meter, 1310/1490/1550nm, for FTTH GPON, EPON Network, with normal power meter module and VFL module |
