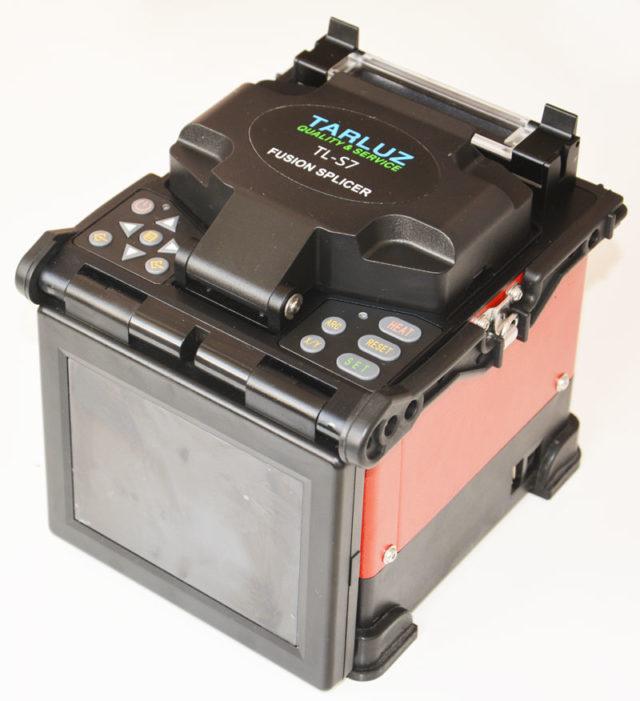

TL-S7 FTTH Сварочный аппарат для оптоволокна
Сети FTTH, Большая скорость сварки волокна 8 секунд; Время термоусадки, 30 с для КДЗС 60 мм
General Details
Сварочный аппарат TL-S7 является экономичным аппаратом высокого качества, специально разработанный для высокоточного оптоволокна FTTH. Среднее значение потерь 0.02dB(SM) 0.01dB(MM) 0.04dB(DS) 0.04dB(NZDS), технология PAS обеспечивает точное сведение и низкие потери, технология формирования сигналов изображений CMOS. Кейс тоже выполняет функцию рабочей платформы. С надежным качеством и умной внешней формы, аппарат TL-7S является идеальным инструментом для установки, тестирования и обслуживания оптоволокна.
Особенности
- Поддерживает и обычный и FTTH оптоволокно
- Технология PAS обеспечивает точное сведение и низкие потери
- Быстрое время сварки — 8 сек и термоусадки – 30 сек
- Одновременный просмотр места сварки по осям X и Y
- LCD дисплей 5 дюймов
- Зажим 3 в 1 поддерживает одножильный кабель, дроп кабель и пигтейл.
- Литий-ионная батарея большой емкости обеспечивает работу сварочного аппарата без подзарядки до 200 сварок с термоусадкой
- Малые габаритные размеры, вес всего 2.1 кг (с батареей).
Характеристики
| Модель аппарата | TL-S7 Сварочный аппарат для оптоволокна |
| Поддерживаемые типы волокон | SM, MM, DS, NZDS |
| Среднее значение потерь, dB | 0.02dB(SM), 0.01dB(MM), 0.04dB(DS), 0.04dB(NZDS) |
| Обратные потери | >60dB |
| Режим сваривания | ручной, автоматический или полуавтоматический |
| Выравнивание по сердцевине | Технология PAS |
| Применимые волокна | Дроп кабель, 0.25mm, 0.9mm волокно или SC коннектор (Опциональный) и т.д. |
| Стандартное время сварки | ≤8s |
| Стандартное время термоусадки | ≤30s |
| Длина зачищенного волокна | 8 ~ 16mm |
| Увеличение экрана | 300/200x |
| Дисплей | 5-дюймов LCD показывает четкие имиджи |
| Проверка на растяжение | Стандартный 2N (Опциональный) |
| Совместимые КДЗС | 60mm, 40mm и другие КДЗС |
| Емкость аккумулятора | Типично 200 раз, около 3 часа зарядки (использование доступно во время зарядки) |
| Емкость аккумулятора | 300 ~ 500 цикл, Легко заменить батарею |
| Срок службы электрода | Около 3000 раз, Легко заменить электрод |
| Входная мощность | ≤20W |
| Терминал | USB-порт для обновления программного обеспечения |
| Электропитание | От батареи: 11.1V 5200mAh От сетевого адаптера питания, Input: AC100-240V, Output: DC13.5V/4.5A |
| Условия эксплуатации | Температура: -10℃ ~ +60℃ Влажность: 0 ~ 95%RH (Не-конденсационный) Альтитуда: 0 ~ 5000m |
| Вес | 2.1 кг (с аккумуляторной батареей) |
| Размеры | 135mm L × 158mm W × 155mm H |
Стандартная комплектация:
| Номер | Наименование | Количество |
| 1 | Сварочный аппарат | 1 шт. |
| 2 | Скалыватель | 1 шт. |
| 3 | Стриппер | 1 шт. |
| 4 | Адаптер зарядного устройства | 1 шт. |
| 5 | Аккумуляторная батарея | 1 шт. |
| 6 | Сетевой шнур питания | 1 шт. |
| 7 | Запасные электроды | 1 пара |
| 8 | Приемный лоток сваренных волокон | 1 шт. |
| 9 | Диск с обучающими видеофайлами | 1 шт. |
| 10 | Жесткий кейс для переноски | 1 шт. |
Приложения
- Сети КТВ
- Сети PON
- Сети FTTH
